- Princípio de medição sem partes móveis e sem obstrução do fluxo
- Desgaste mínimo, ideal para operação contínua
- Redução significativa de custos de manutenção e parada de processo
MEDIDOR DE VAZÃO // ELETROMAGNÉTICO
FLEMAG

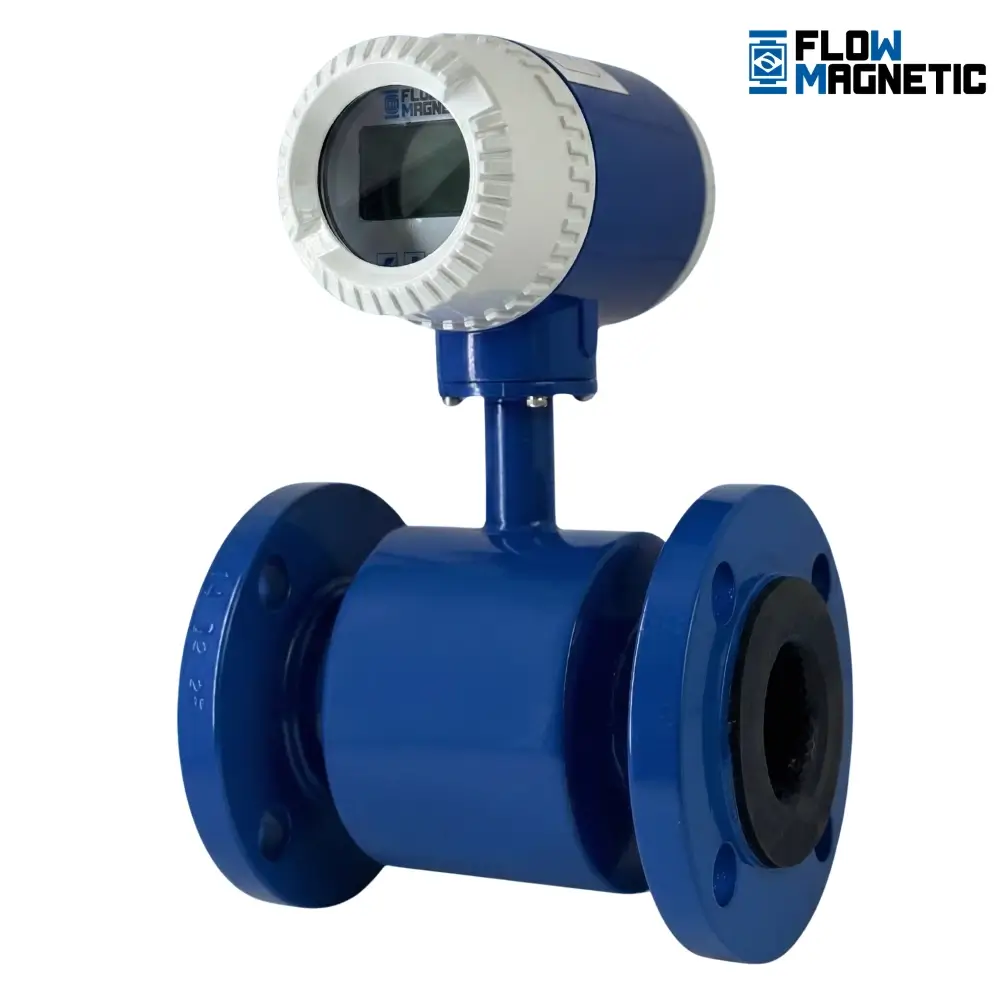

O FLEMAG é um medidor de vazão eletromagnético desenvolvido para aplicações em saneamento e indústrias em geral que exigem precisão, robustez mecânica e alta resistência química. Projetado para medição de líquidos condutivos, o FLEMAG é amplamente utilizado em estações de tratamento de água e esgoto, sistemas industriais e processos que demandam confiabilidade contínua na medição de vazão.
O medidor de vazão eletromagnético FLEMAG pode ser fornecido com revestimento interno em borracha dura (ebonite) ou PTFE (teflon), permitindo sua aplicação tanto em água bruta, esgoto e efluentes quanto em fluidos quimicamente agressivos. Suas conexões podem ser do tipo flangeado ou wafer, compatíveis com normas ANSI, DIN ou JIS, facilitando a integração em diferentes padrões de tubulação industrial.
Os eletrodos podem ser fornecidos em aço inoxidável ou tântalo, garantindo compatibilidade com diferentes níveis de agressividade química do fluido de processo.
O FLEMAG é indicado para praticamente todos os segmentos onde a medição eletromagnética de líquidos condutivos é aplicável, especialmente em ambientes industriais e de saneamento, incluindo:
Sistemas de abastecimento e distribuição de água
Estações de tratamento de água (ETA)
Estações de tratamento de esgoto (ETE)
Captação, recalque e adutoras
Monitoramento de efluentes industriais
Indústria química e processos corrosivos
Papel e celulose
Mineração e polpas minerais
Irrigação e sistemas hidráulicos industriais
Processos industriais com líquidos condutivos e sólidos em suspensão
Especificações Técnicas
| Versões | Local (Conversor Acoplado) e Remoto (Conversor Conectado via Cabos) |
|---|---|
| DN Nominal dos Tubos Sensores | 10 a 2800 mm |
| Alimentação | 85 ~ 265 VAC ou 24 VDC |
| Faixa de Velocidade | 0 – 12 m/s (resolução: 0.5 mm/s) |
| Verificador de Tubo Vazio | Sim |
| Saída Analógica | 4 – 20mA |
| Saída Digital | Pulso, Frequência (100 ~ 5000 Hz) |
| Conexão de Alarme | Alarme Alto, Alarme Baixo |
| Comunicação | RS485 (padrão), HART (opcional) |
| Idioma | Inglês |
| Grau de Proteção | IP65 |
| Temperatura de Trabalho | Borracha 0 a +80°C, PTFE -20 a +90ºC |
| Umidade Relativa | 5% a 90% |
| Função de Correção Não-Linear | Correção linear multi-segmentada |
Documentação
- Manual - Versão 1.0
- Catálogo do Produto
| Versões | Local (Conversor Acoplado) e Remoto (Conversor Conectado via Cabos) |
|---|---|
| DN Nominal dos Tubos Sensores | 25…500 mm [1″…20″] |
| Alimentação | 85…265 AC e 18…28 DC |
| Faixa de Velocidade | 0.3…12.0 m/s |
| Verificador de Tubo Vazio | Sim |
| Saídas | 4 – 20mA e Pulso |
| Comunicação | RS485 (padrão), HART (opcional) |
| Conexão de Alarme | Alarme Alto, Alarme Baixo |
| Materiais | Aço Carbono, PTFE, Borracha |
| Idioma | Inglês |
| Grau de Proteção | Transmissor Local: IP65 // Transmissor Remoto: IP68 |
| Temperatura de Trabalho | Borracha 0…+80°C, PTFE -20…+120ºC |
| Umidade Relativa | Até 90% de umidade relativa |
| Função de Correção Não-Linear | Correção linear multi-segmentada |
